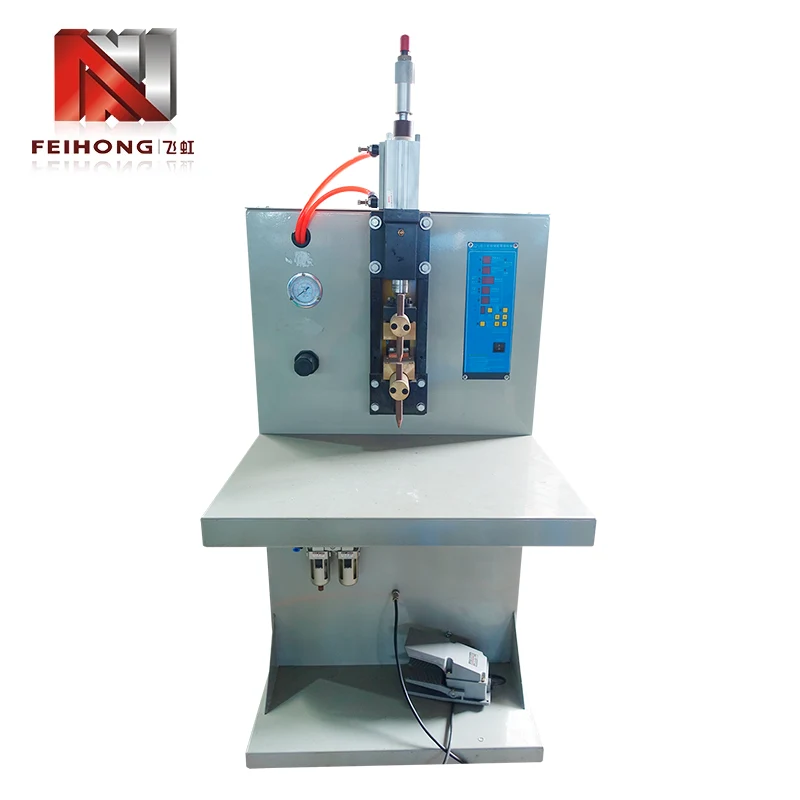

Энергияны сақтауға төзімді нүктелік дәнекерлеу аппараты

Feihong® - электр жылыту түтіктері өндірісінің арнайы біріктіру талаптары үшін арнайы әзірленген пневматикалық басқарылатын конденсатордың разрядқа төзімді дәнекерлеуші ​​FH-149A ұсынатын қуатты сақтауға төзімді нүктелік дәнекерлеу машинасының зауыты. Zhaoqing Feihong Machinery & Electrical Co., Ltd. өндірген — 1992 жылы негізі қаланған компания, ондаған жылдар бойы жылыту түтігі жабдығының шешімдерін аяқтауға арнаған — бұл машина қарсылық сымы мен қорғасын бағаналар арасындағы және қыздыру элементтерін құрастыруды анықтайтын қорғасын тіректер мен терминал құлақтары арасындағы маңызды дәнекерлеу тапсырмаларын шешеді.

Машинаға кіріспе

FH-149A кедергісі нүктелік дәнекерлеу тобына жатады, бірақ стандартты айнымалы ток кедергісі дәнекерлеушілерден ерекшеленетін энергияны сақтау архитектурасын пайдаланады. Дәнекерлеу кезінде үздіксіз токты тікелей желіден алудың орнына, машина алдымен ішкі конденсаторлар қорын алдын ала таңдалған кернеу деңгейіне дейін зарядтайды, содан кейін жинақталған энергияны дәнекерлеу электродтары арқылы бір, жылдам импульспен шығарады.

Энергияны сақтаудың бұл тәсілі қарсылық дәнекерлеуге бірнеше тән артықшылықтар береді. Қысқа, жоғары энергиялық импульс дәнекерлеу тігісінің интерфейсінде шоғырланған жылу аймағын жасайды, қатты дәнекерленген дәнекерлеуді тез қалыптастырады, сонымен бірге қоршаған негізгі материалға жылудың таралуын шектейді. Әдетте қыздыру элементтерінде кездесетін жұқа қарсылық сымдары мен шағын диаметрлі қорғасын тіректері үшін бұл бақыланатын жылу кірісі ұзағырақ пісіру әдістерімен орын алуы мүмкін қызып кетудің немесе күйіп қалудың алдын алуға көмектеседі.

Пневматикалық іске қосу электрод қозғалысы мен күш қолдануды реттейді, бұл төмен қысымның дәнекерлеуден дәнекерленгенге дейін тұрақты болуын қамтамасыз етеді. Тұрақты электрод күші қарсылық нүктелік дәнекерлеу сапасының маңызды параметрі болып табылады, өйткені ол жанасу кедергісіне, жылу генерациясына және түпкі түйіршіктердің пайда болуына тікелей әсер етеді.

Негізгі мүмкіндіктер

Қуатты сақтауға төзімді нүктелік дәнекерлеу машинасы жылыту түтіктерін өндіру ортасының талаптарына бейімделген дизайн сипаттамаларын қамтиды:

1. Конденсаторды разрядтау технологиясы:Сақталған энергияны жеткізу желідегі кернеудің ауытқуына тәуелсіз тұрақты, қайталанатын дәнекерлеу тогын қамтамасыз етеді, бұл ұзартылған өндірісте тұрақты нәтижелерді қамтамасыз етеді.

2. Реттелетін энергия шығысы:Конденсаторды зарядтау кернеуі 0-ден 435 В-қа дейін үздіксіз өзгеріп отырады, бұл операторларға әртүрлі сым өлшеуіштері мен қорғасын бағанының өлшемдерін сәйкестендіру үшін дәнекерлеу қуатын нақты бақылауға мүмкіндік береді.

3. Пневматикалық жетек жүйесі:Пневматикалық басқарылатын электродтар дәнекерлеудің әр циклінде біркелкі қысымды қамтамасыз етеді, оператордың шаршауын азайтады және қолмен дәнекерлеуді орнату кезінде қол қысымының өзгермелілігін жояды.

4. Көп вольтты үйлесімділік:Әртүрлі жаһандық аймақтардағы өндірістік нысандардың электр инфрақұрылымына сәйкес келетін үш фазалы 380 В, үш фазалы 220 В немесе бір фазалы 220 В кіріс қуаты үшін конфигурацияланады.

5. Тікелей операция:Интуитивті басқару элементтері және қарапайым жұмыс принципі жаңа немесе кеңейіп жатқан өндіріс орындарында жылдамырақ орналастыруды қолдайтын өндірістік желі операторлары үшін ең аз оқыту қажет екенін білдіреді.

Өнімділік параметрлері

Төменде FH-149A қарсылық нүктелік дәнекерлеу жүйесінің негізгі техникалық сипаттамалары Feihong жабдығының ресми құжаттамасынан алынған:

2 КВА номиналды қуатта машина салыстырмалы түрде төмен желілік сұраныспен жұмыс істейді, сонымен бірге сапалы нүктелік дәнекерлеуге қажетті жоғары лездік токты береді — бұл сыйымдылықты энергияны сақтайтын дәнекерлеу жүйелерінің тән артықшылығы.

Дәнекерлеу қолданбалары

Энергияны сақтауға төзімді нүктелік дәнекерлеу машинасы қыздыру түтіктерін өндіру жұмыс процесінде біріктіру операцияларының бағытталған жиынтығына қызмет етеді, олардың әрқайсысы дайын қыздыру элементтерін құрастырудағы маңызды қадамды білдіреді.

Қорғасын бағаналы қосылыстарға қарсылық сымы

Әрбір электр жылыту түтігінің ішінде электр тогы өткенде, орамды немесе түзу қарсы сым жылу шығарады. Бұл қарсылық сымы сыртқы терминалдардан қыздыру элементіне ток өткізетін қорғасын тіректеріне (қорғаушы жолақтар деп те аталады) сенімді қосылуы керек. FH-149A осы құрамдас бөліктер арасында күшті, төмен кедергісі бар дәнекерленген қосылыстар жасайды, тиімді қуатты тасымалдауды және дайын қыздыру түтігінің ұзақ қызмет ету мерзімін қамтамасыз етеді.

Терминал саңылауларының қосылыстарына жетекші пост

Жылыту түтігінің сыртқы ұштарында қорғасын тіректері терминал құлақтарына қосылады - қыздыру элементі сыртқы электр сымдарымен түйісетін қосылыс нүктелері. Бұл түйіспедегі сенімді дәнекерлеу, нақты жұмыс кезінде бос қосылымдарды, шамадан тыс қарсылықты және қызып кетуді болдырмау үшін өте маңызды. Құрылғы осы қолданба үшін тұрақты, механикалық берік дәнекерлеу тігістерін шығарады.

Өнеркәсіп саласы

Осы жабдықтың қолдауымен жасалған жылыту құбырлары өнеркәсіптік және азаматтық нарыққа қызмет етеді. Өнеркәсіптік қосымшалар негізінен кабельді жылыту жүйелеріне бағытталған, ал азаматтық қолданбалар тұрмыстық электр аспаптары мен күнделікті қолданылатын жылыту өнімдерін қамтиды. Feihong жабдығы қыздыру элементтері нарығының екі сегментіне де қызмет көрсететін өндірушілерге қолдау көрсетеді.

Өндірістік қабілеттілік

Фэйхонг Қытайдың Гуандун провинциясындағы Чжаоцин қаласында тігінен біріктірілген өндірістік операцияны жүргізеді. Зауытта бастапқы шикізатты дайындаудан бастап соңғы құрастырылған машинаны сынауға дейін құрал-жабдық өндірісінің әрбір кезеңін қамтитын алты түрлі цех алаңы бар.

1. Шикізатты кесу шеберханасы:Төменгі ағынды өңдеу және дайындау үшін металл қоймасы мен құрамдас дайындамаларды дайындайды.

2. Өңдеу орталығы:Дәнекерлеу станоктарында және басқа қыздыру түтік жабдықтарында қолданылатын маңызды механикалық бөлшектерді дәл өңдеуді орындайды.

3. Қалып өндіру цехы:Стандартты және мамандандырылған жабдық конструкцияларын қолдау үшін үй ішінде арнайы құралдарды, штамптарды және арматураларды шығарады.

4. Ұнтақты толтыратын локомотив бөлмесі:Жылыту түтіктерін өндіру желілерінде қолданылатын ұнтақ құю жабдығына арналған арнайы құрастыру және сынау алаңы.

5. Құбырды қысқартатын локомотив бөлмесі:Құбырларды тарылту машиналарын өндіруге және калибрлеуге арналған мамандандырылған жұмыс алаңы.

6. Машиналарды құрастыру шеберханасы:Ақырғы құрастыру, электр сымдары, функционалдық сынақтар және жөнелтілгенге дейін аяқталған машиналардың сапасын тексеру.

Сапаны қамтамасыз ету

Feihong барлық жабдықты өндіру әрекеттерінде бірінші сапа әдісін қолданады. Компания өзінің беделін дәйекті өндіріс нәтижелеріне сүйенетін жылыту түтіктерін өндірушілердің сеніміне ие бола отырып, тұтастыққа негізделген операциялар мен жабдықтың сенімді өнімділігіне негіздеді.

Фейхонг жалпы өнеркәсіптік машиналарды өндіруге емес, тек электр жылыту түтіктерін шығаратын жабдыққа маманданғандықтан, инженерлік топ терең, қолданбалы тәжірибеге ие. FH-149A құрылғысындағы әрбір жобалық шешім қыздыру түтіктерін өндірудің нақты талаптарына сәйкес бағаланады, нәтижесінде дәнекерлеудің теориялық сипаттамаларына емес, нақты зауыттық қажеттіліктерге сәйкес келетін машина пайда болады.

Тұтынушыларды Feihong зауытына барып, жабдықты тексеру, өндіріс процестерін қарау және инженерлік топпен тікелей техникалық мәліметтерді талқылау ұсынылады. Зауыттың тікелей қатысуы сатып алушыларға тапсырыс бермес бұрын құрылыс сапасын тексеруге және жабдықтың олардың нақты өндірістік талаптарына сәйкес келетініне көз жеткізуге көмектеседі.

Стандартты үлгілерден басқа, Фэйхонг тұтынушылардың жеке талаптарын қанағаттандыру үшін мамандандырылған құрылымдары бар арнайы жылыту түтіктерінің жабдықтарын зерттеу және дамыту бойынша дәлелденген тәжірибесі бар. Бұрынғы тапсырыс жобаларына өнеркәсіптік жылыту түтік жабдығы, азаматтық жылыту түтік жабдығы, ыстық жүгіргіш жылыту құбыры жабдығы және аэроғарыштық және әскери техникаға арналған жылыту түтік жабдықтары кіреді.

Жалпы сұрақтар

Q: FH-149A дәнекерлеудің қандай түрін орындайды?

A: FH-149A конденсатордың разрядты нүктелік дәнекерлеу деп те аталатын энергияны сақтау кедергісін нүктелік дәнекерлеуді орындайды. Ол электродтың жанасу нүктелерінде екі металл бетінің арасында дәнекерленген түйіршік жасайтын қысқа, жоғары ток импульсін генерациялау үшін конденсаторлардан жинақталған электр энергиясын пайдаланады.

С: Бұл машина қарсылық сымы мен қорғасын бағандарынан басқа материалдарды дәнекерлеуге жарамды ма?

A: FH-149A қыздыру түтіктерін өндіруде екі негізгі дәнекерлеу операциясы үшін арнайы әзірленген және конфигурацияланған: қарсылық сымын қорғасын бағанасына (қорғасын бар) дәнекерлеуге және қорғасын бағанасына терминалды дәнекерлеуге. Басқа дәнекерлеу қолданбалары үшін жабдықтың жарамдылығын бағалау үшін Фэйхонгпен нақты талаптарыңызды талқылауды ұсынамыз.

С: Дәнекерлеудің беріктігі мен сапасы қалай қамтамасыз етіледі?

A: Дәнекерлеу сапасы екі негізгі реттелетін параметр арқылы бақыланады: бір дәнекерлеуге берілетін жалпы энергияны анықтайтын конденсаторды зарядтау кернеуі (0-ден 435 В-қа дейін) және контакт күшін басқаратын пневматикалық электрод қысымы. Біріктірілетін арнайы материалдар үшін дұрыс орнатылған кезде, машина өндірістік кезеңдер бойынша дәйекті, қайталанатын дәнекерлеуді жасайды.

Q: Күтілетін өндіріс қарқыны қандай?

A: Тәжірибелі оператормен стандартты жұмыс жағдайында FH-149A 8 сағаттық ауысымда шамамен 30 000 дана өңдей алады. Нақты өткізу қабілеті дайындаманың күрделілігі, оператор шеберлігі деңгейі және материалды дайындау тиімділігі сияқты факторларға байланысты.

С: Машинаны әртүрлі зауыттық қуат жүйелеріне бейімдеуге бола ма?

A: Иә, FH-149A бірнеше кіріс кернеуінің конфигурацияларын қолдайды: үш фазалы 380 В, үш фазалы 220 В және бір фазалы 220 В. Бұл әртүрлі елдерде әртүрлі электрмен жабдықтау стандарттары бар өндіріс орындарында орналастыруға мүмкіндік береді.

С: Тапсырыс бермес бұрын Фейхонг фабрикасына баруға болады ма?

A: Әрине. Feihong болашақ тұтынушыларды Чжаокинг, Гуандун, Қытайдағы зауытқа келуге шақырады. Сапар барысында сіз дайын жабдықты тексере аласыз, барлық алты цехтағы өндіріс процесін бақылай аласыз және біздің инженерлік қызметкерлермен тікелей техникалық сипаттамаларды талқылай аласыз.

Қорытынды ескертулер

Feihong компаниясының FH-149A үлгісіндегі энергияны сақтауға төзімді нүктелік дәнекерлеу машинасы электрлік қыздыру түтіктерін өндіруде қажетті екі маңызды қарсылық дәнекерлеу операциясы үшін арнайы жасалған шешім болып табылады. Конденсатордың разряд энергиясын сақтау технологиясын пневматикалық электродты басқарумен үйлестіре отырып, машина 8 сағаттық ауысымда 30 000 дана номиналды қуаттылықпен дәйекті, жоғары сапалы дәнекерлеуді қамтамасыз етеді. Алты мамандандырылған шеберханасы және 30 жылдан астам жылыту құбыры жабдықтарының тәжірибесі бар өндірістік қондырғыға сүйене отырып, Feihong жылыту құбырларын өндірушілерге қолданбалы терең білімге негізделген сенімді жабдықты ұсынады. Жаңа өндіріс желісін жабдықтайсыз ба немесе ескі дәнекерлеу жабдығын ауыстырсаңыз да, FH-149A қыздыру элементтерін өндірушілер тәуелді болатын өнімділікті, реттелуді және пайдаланудың қарапайымдылығын ұсынады.

Біз сізді егжей-тегжейлі техникалық кеңес алу үшін немесе зауытқа баруды және жабдықты көрсетуді ұйымдастыру үшін Фэйхонгпен байланысуға шақырамыз.
