Тегіс құбыр иілгіші өнеркәсіптік құбырлар өндірісін қалай өзгертеді?

1. Тегіс құбыр бүгу дегеніміз не және ол қалай жұмыс істейді?

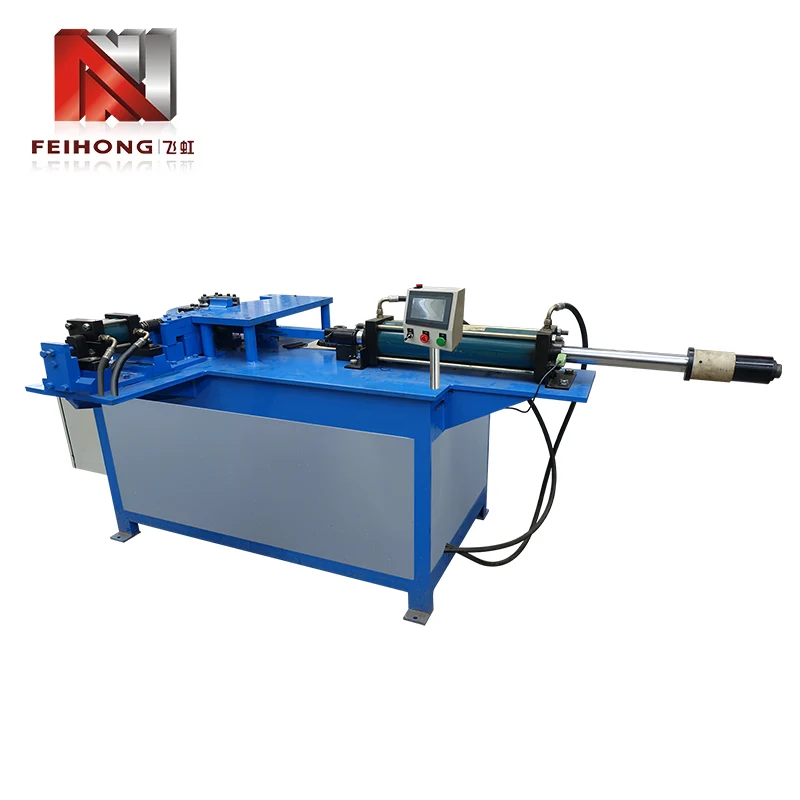

A Тегіс құбыр майыстырушытікбұрышты, төртбұрышты немесе сопақ түтіктерді көлденең қиманы бұзбай бір жазықтықта бүгуге арналған арнайы машина. Дөңгелек профильдерді ұстау үшін оправкаларды және сүрткіш қалыптарды пайдаланатын дөңгелек құбырларды майыстырғыштардан айырмашылығы, жалпақ құбырларды иілу түтіктің кеңірек беттерін қолдайтын мұқият сәйкес келетін құралдарды қажет етеді, сонымен бірге тар жиектерді бақылауға болатын деформациялауға мүмкіндік береді. Негізгі міндет жазық бөліктің енінде пайда болатын дифференциалды созылу мен қысуды басқаруда жатыр - ішкі қабырға қысылған кезде сыртқы қабырға ұзарады, ал тиісті қолдау болмаса, түтік бүгіледі немесе мыжылады.

Жұмыс принципі үш негізгі элементке негізделген: иілу қалып (немесе пішін), қысқыш қалып және қысымды қалып. Түтік қысқыш пен иілу қалыптары арасында бекітіледі, содан кейін иілу қалыптарының радиусы бойынша айналады. Тегіс профильдер үшін иілу қалыпында түтіктің сыртқы өлшемдеріне сәйкес келетін ойық бар, бұл кеңірек беттердің ішке қарай құлауын болдырмайтын бүйірлік қолдауды қамтамасыз етеді. Кейбір жетілдірілген машиналарда асыпырғыш өледімыжуды жою үшін түтіктің ішкі радиусы бойымен сырғытатын және аоправка(бірақ жалпақ секциялар үшін сирек кездеседі) түтік қуыс болса, ішкі қуысты қолдау үшін салуға болады. Бүкіл процесс әдетте гидравликалық немесе электрлік түрде іске қосылады, CNC басқару элементтері дәл бұрыштың қайталануын және көп сатылы иілу ретін қамтамасыз етеді.

А-ның анықтайтын белгілерінің біріТегіс құбыр майыстырушықатаң төзімділікті сақтай отырып, оның минималды бұрмаланулары бар иілулерді жасау қабілеті болып табылады. Бұл арқылы қол жеткізіледібақыланатын серпінді өтемақы—материал болжамды мөлшерде босаңсыйтынын біле отырып, құрылғы мақсатты бұрыштан сәл асып кетеді. Заманауи қондырғылар нақты уақыт режимінде нақты иілу бұрыштарын өлшейтін сенсорларды біріктіреді және әр бөліктің CAD үлгісіне ±0,5 градусқа сәйкес келуін қамтамасыз ете отырып, рамканың орнын динамикалық түрде реттейді. Мықты құрылыс пен интеллектуалды басқарудың үйлесімі бұл жабдықты жоғары сапалы өндіріс үшін таптырмас етеді.

2. Қай салалар жазық құбырларды майыстыруға көбірек сүйенеді?

Тегіс құбырларды иілу тауашалық процесс емес - ол көптеген ауыр өнеркәсіптердің жеткізу тізбегіне енгізілген. Келесі секторлар тәуелдіТегіс құбыр майыстырушыдөңгелек құбырлармен қол жеткізу мүмкін емес құрылымдық және эстетикалық компоненттерді өндіруге арналған жабдық.

• Көлік және көлік:Шасси жақтаулары, шиыршық торлар, орындық құрылымдар және шығару жүйесінің құрамдас бөліктері көбінесе тікбұрышты немесе сопақ құбырларды пайдаланады. Тегіс иілу дизайнерлерге беріктік пен салмақ арақатынасын барынша арттыруға мүмкіндік береді, сонымен бірге құрамдас бөліктерді көліктің тығыз конверттеріне тиімді орады.
• Құрылыс және сәулет:Тұтқалар, баспалдақтар, шымылдық қабырғалары және сәндік металл қасбеттер жиі иілген тікбұрышты бөліктерге ие. Таза, әжімсіз иілулердің көрнекі тартымдылығы архитектуралық қолданбаларда ең маңызды болып табылады.
• HVAC және желдету:Арна және ауаны өңдеу жүйелері таяз төбелік кеңістіктерге орналасу кезінде жоғары ауа ағынын сақтау үшін жалпақ сопақ түтіктерді пайдаланады. Бұл профильдерді бүгу ішкі көлденең қиманы шектемеу үшін дәл бақылауды қажет етеді.
• Ауыл шаруашылығы жабдықтары:Трактордың аударылып қалуынан қорғайтын құрылымдар (ROPS), қондырғы жақтаулары және суару бұрандалары беріктік пен үнемді өндіріс үшін иілген тікбұрышты құбырларды пайдаланады.
• Жиһаз және кеңсе интерьері:Қазіргі заманғы үстел рамалары, сөре жүйелері және көрме стенділері жоғары құрылымдық тұтастықпен минималистік эстетикаға қол жеткізу үшін иілген жалпақ түтіктердің таза сызықтарын пайдаланады.

Осы өрістердің әрқайсысында тегіс құбыр майыстырушы дизайн еркіндігін қамтамасыз етуші ретінде қызмет етеді, бұл инженерлерге дәнекерленген қосылыстарды берік, жеңіл және көрнекі түрде тартымды үздіксіз иілген бөліктермен ауыстыруға мүмкіндік береді. Жабдықтың әмбебаптығы тіпті кішігірім шеберханалардың да осы сұранысқа ие нарықтар үшін кәсіби сапалы құрамдастарды шығара алатынын білдіреді.

3. Бүгінгі күні тегіс құбыр иілгіштердің негізгі түрлері қандай?

Тегіс құбырларды майыстыру машиналары олардың іске қосу әдісі, басқару жүйесі және құрал конфигурациясы бойынша санаттарға бөлінеді. Дұрыс түрін таңдау өндіріс көлеміне, материал түріне және иілудің күрделілігіне байланысты. Төменде ең көп таралған нұсқалардың салыстырмалы шолуы берілген.

Қол майыстырғыштартехникалық қызмет көрсету бөлімдері мен оқу орындарының арзандығы мен қарапайымдылығына байланысты ұнайды.Гидравликалық машиналарқуат пен қолжетімділіктің жақсы балансын ұсынып, оларды көптеген өндіріс цехтарының жұмыс күші етеді.CNC айналмалы иілгіштержүздеген бағдарламаларды сақтау және материалдық өзгерістерді автоматты түрде өтеу мүмкіндігі бар соңғы үлгіні білдіреді.Компрессиялық майыстырғыштар, дәлірек болмаса да, жұқа қабырғалы құбырлардағы қарапайым иілулерді жаппай өндіру үшін өте жылдам және үнемді.

Осы төрт санаттан басқа гибридті машиналар да бар, олар гидравликалық қуатты CNC басқаруымен біріктіріп, екі әлемнің ең жақсысын ұсынады. Түрді таңдаған кезде тек ағымдағы жұмыс жүктемесін ғана емес, сонымен қатар болашақта күрделі геометрияларға кеңейту мүмкіндігін де ескеру қажет.

4. Материалды таңдау иілу процесіне қалай әсер етеді?

Түтіктің материалы иілу сапасына әсер ететін ең маңызды фактор болып табылады. Әртүрлі қорытпалар иілгіштіктің, серпілудің және жұмыста шыңдалудың әртүрлі дәрежелерін көрсетеді, олардың барлығы иілу қондырғысында ескерілуі керек. Төменде жалпы материалдардың және олардың иілу сипаттамаларының бөлінуі берілген.

Жұмсақ болат

Ең кешірімді материал; жақсы икемділік пен болжамды серпінді ұсынады. Арнайы сақтық шараларынсыз жалпы мақсаттағы бүгу операцияларының көпшілігі үшін қолайлы.

Жоғары беріктігі төмен легирленген болат (HSLA).

Жоғары иілу күштерін қажет етеді және үлкен серпіліс көрсетеді. Бұрыш дәлдігін сақтау үшін CNC компенсациясы қатты ұсынылады.

Тот баспайтын болат (аустениттік)

Жұмыс жылдам қатаяды, бұл иілу радиусы тым тығыз болса, крекингке әкелуі мүмкін. Үйкелісті азайту үшін баяу жылдамдықты, тиісті майлауды және жылтыратылған құралдарды пайдаланыңыз.

Алюминий қорытпалары (5ххх, 6ххх)

Жеңіл және коррозияға төзімді, бірақ мыжылуға және жарылып кетуге бейім. Үлкенірек иілу радиустары (3‑5× түтік ені) және мұқият тазалау параметрлері маңызды.

Мыс және жез

Өте икемді және иілу оңай, бірақ жұмсақ беттер оңай бұзылады. Жақсы өңделген штамптар мен дұрыс саңылау қышу мен бет ақауларының алдын алады.

Қорытпадан басқа қабырғаның қалыңдығы маңызды рөл атқарады. Қалың қабырғалар құлауға үлкен қарсылықты қамтамасыз етеді, бірақ жоғары тоннажды талап етеді. Қабырғасы жұқа түтіктер ішкі радиуста бүгілуге ​​бейім және ішкі оправкаларды немесе арнайы тазалағыш қалыптарды қажет етуі мүмкін. Жалпы ереже - ішкі қолдаусыз сенімді иілуге ​​қол жеткізу үшін қабырға қалыңдығы түтік енінен кемінде 5% болуы керек.

5. Тегіс құбыр бүгу құралын таңдағанда қандай негізгі сипаттамаларды бағалау керек?

Дұрыс машинаны таңдау тек максималды түтік өлшемін сәйкестендіруден көп нәрсені қамтиды. Кешенді бағалау келесі параметрлерді қамтуы керек, олардың әрқайсысы өнімділік пен ұзақ мерзімділікке тікелей әсер етеді.

1. Максималды иілу сыйымдылығы:Бұған құрылғы өңдей алатын түтік ені, биіктігі және қабырға қалыңдығы кіреді. Материалдық өзгерістер мен күтпеген сұраныстарды есепке алу үшін әрқашан ең үлкен күтілетін бөліктен кемінде 20% жоғары сыйымдылығы бар машинаны таңдаңыз.
2. Ең аз иілу радиусы:Түтік енінің еселігі ретінде өрнектеледі (мысалы, 2 × Вт). Тығыз радиустар күрделірек құралдарды және станоктың жоғары қаттылығын талап етеді. Көптеген қолданбалар үшін 3×В радиусы қауіпсіз бастапқы нүкте болып табылады.
3. Иілу бұрышының диапазоны:Көптеген машиналар 0°-тан 180°-қа дейін майыса алады, бірақ кейбір мамандандырылған қондырғылар шамадан тыс иілу қолданбалары үшін 220°-қа дейін ұсынады. Құрылғы сізге қажетті бұрыштарға құрал кедергісіз қол жеткізе алатынына көз жеткізіңіз.
4. Цикл жылдамдығы:Бір иілу үшін секундпен өлшенген бұл өндірістің өткізу қабілетіне әсер етеді. Гидравликалық машиналар әдетте 5‑15 секундта айналады, ал сервоэлектрлік қондырғылар шағын бөліктер үшін 2‑5 секундқа жетеді.
5. Басқару жүйесі:Негізгі PLC және сенсорлық экранды бағдарламалаумен толық CNC. CNC үлкен икемділікті ұсынады, бірақ бастапқы құны жоғарырақ және оқу қисығы жоғарырақ келеді.
6. Құралдың үйлесімділігі:Құрылғының салалық стандартты құралдарды немесе меншікті конструкцияларды пайдаланатынын тексеріңіз. Стандартталған құрал-саймандар дайындау уақытын азайтады және штамптарды ауыстыру шығындарын азайтады.
7. Қуатқа қойылатын талаптар:Гидравликалық машиналарға арнайы қуат блогы қажет (көбінесе 15‑75 кВт), ал электр машиналары стандартты 3 фазалы қоректендіргіштерде жұмыс істейді. Нысаныңыздың электрлік инфрақұрылымын қарастырыңыз.

Дұрыс таңдалған машина ағымдағы өндіріс қажеттіліктерін қанағаттандырып қана қоймайды, сонымен қатар бөлшектердің күрделілігі мен материалдың әртүрлілігіндегі болашақ өсуді қамтамасыз етеді. Таңдалған жабдықтың операциялық шындыққа сәйкес келуін қамтамасыз ету үшін таңдау процесіне өндіріс инженерлерін де, техникалық қызмет көрсету персоналын да қатыстырған дұрыс.

6. Тегіс құбырлардың иілу ақаулары қандай және оларды қалай болдырмауға болады?

Тіпті жоғары сапалы жалпақ құбыр майысымен ақаулар дұрыс орнатылмау, тозған құрал немесе материалдың сәйкес келмеуінен туындауы мүмкін. Бұл ақаулық режимдерін түсіну алдын алудың алғашқы қадамы болып табылады. Төменде ең жиі кездесетін мәселелер және оларды жою жолдары берілген.

• Ішкі радиуста әжімдер:Ішкі қабырға материалдың сыйымдылығынан жылдамырақ қысылғанда пайда болады. Сүрткінің қысымының жеткіліксіздігінен немесе қабырға қалыңдығына тым тығыз иілу радиусынан туындаған.Алдын алу:Сүрткінің күшін арттырыңыз, үлкенірек радиусты пайдаланыңыз немесе ішкі қабырғаға қолдау көрсету үшін оправка қосыңыз.
• Көлденең қиманың құлауы (тегістеу):Түтіктің кең беттері құрылымдық тұтастығын жоғалтып, ішке қарай үңгірлейді. Жіңішке қабырғалы түтіктерде немесе иілу штамптары тиісті бүйірлік қолдауды қамтамасыз етпегенде жиі кездеседі.Алдын алу:Түтіктің сыртқы өлшемдеріне жақынырақ сәйкес келетін матрицаны пайдаланыңыз және иілу кезінде сыртқы қабырғаға белсенді түрде итеретін қысымды штампты қарастырыңыз.
• Серпінді вариация:Сәйкес келмейтін серпіліс мақсатты бұрышқа сәйкес келмейтін бөліктерге әкеледі, әсіресе беріктігі жоғары болаттарды немесе алюминийді майыстыру кезінде.Алдын алу:Нақты уақыттағы бұрыштық кері байланыс арқылы CNC шамадан тыс иілуін жүзеге асырыңыз. Сондай-ақ, материалдың механикалық қасиеттері тұрақты бір партиядан жасалғанын тексеріңіз.
• Беткі сызаттар және қышу:Түтік иілу қалыбына немесе тазалағышқа қарсы сырғанап кеткенде сызаттар пайда болады. Алюминий мен тот баспайтын болаттан өтпеу әсіресе қиын.Алдын алу:Үйкелісті азайту үшін жылтыратылған құралдарды пайдаланыңыз, сәйкес майлауды қолданыңыз және тиісті бос орынды сақтаңыз.
• Жазықтықта бұрылу немесе серіппе:Түтік иілу жазықтығынан аздап айналуы мүмкін, нәтижесінде бұралған бөлік пайда болады. Бұл көбінесе қысу қысымының біркелкі болмауына немесе құралдың дұрыс реттелмеуіне байланысты.Алдын алу:Қысқыш қалыбының туралануын тексеріңіз және түтіктің әрбір иілу алдында төртбұрыштап орналасуын тексеріңіз.

Құрал-саймандарды жүйелі түрде тексеру және станоктың бұрыштық сенсорларын мерзімді калибрлеу осы мәселелердің көпшілігін олар сынған бөлшектерге әкелмес бұрын анықтай алады. Әрбір сәтті орнату үшін параметрлерді құжаттау болашақ іске қосулардың ақаулықтарын жоюға көмектеседі.

7. Ұзақ мерзімді сенімділік үшін тегіс құбыр майыстырушыға қалай қызмет көрсету керек?

Тегіс құбыр майысының дәлдігі мен қызмет ету мерзімін сақтау үшін дұрыс техникалық қызмет көрсету маңызды. Проактивті режим тоқтау уақытын қысқартып қана қоймайды, сонымен қатар тұрақты иілу сапасын қамтамасыз етеді. Гидравликалық және CNC машиналарының көпшілігі үшін келесі қадамдық тәсіл ұсынылады.

1. Күнделікті визуалды тексеру:Гидравликалық сұйықтықтың ағып кетуін, босаған болттарды және қысқыш және иілу қалыптарында тозу белгілерін тексеріңіз. Жұмыс аймағын тазалаңыз және кез келген металл жаңқаларды немесе қоқыстарды алып тастаңыз.
2. Жылжымалы бөлшектерді майлау:Өндіруші көрсеткен майды немесе майды барлық бұрылу нүктелеріне, сырғымалы жолдарға және иілу шпиндельіне жағыңыз. Шамадан тыс майлау кірді тартуы мүмкін, сондықтан тек ұсынылған мөлшерді пайдаланыңыз.
3. Гидравликалық сұйықтыққа қызмет көрсету:Сұйықтық деңгейін бақылаңыз және сүзгіні нұсқаулықта көрсетілген аралықтарда өзгертіңіз. Ластанған сұйықтық клапан мен сорғының істен шығуының негізгі себебі болып табылады.
4. Бұрыш датчиктерін калибрлеу:Құрылғының иілу бұрышының дәлдігін тексеру үшін дәл транспортирді немесе сандық бұрыш өлшегішін пайдаланыңыз. Ауытқулар ±0,3°-тан асса, қайта калибрлеу.
5. Шыны тазалағыш пен қысымды өлшегіштерді тексеру:Ұпай немесе деформация бар-жоғын тексеріңіз. Тозған матрицаларды қыртыстарды және бетті зақымдауды болдырмау үшін қайта тегістеу немесе ауыстыру керек.
6. Электр жүйесін тексеру:CNC машиналары үшін барлық кабельдердің қауіпсіз екенін, апаттық тоқтатулардың дұрыс жұмыс істейтінін және басқару тақтасында қате кодтары көрсетілмейтінін тексеріңіз.
7. Жылдық кешенді қызмет көрсету:Гидравликалық цилиндр тығыздағыштарын, сорғы тозығын және бағдарламалық құралды жаңартуды қоса, толық жөндеуді орындау үшін сертификатталған техникті тартыңыз.

Барлық техникалық қызмет көрсету әрекеттерінің егжей-тегжейлі журналын жүргізу, соның ішінде майды ауыстыру, қалыптарды ауыстыру және калибрлеу — тозу үлгілерін болжауға және бос уақытты тиімді жоспарлауға көмектеседі. Жақсы ұсталған жалпақ құбыр майы онжылдықтар бойы сенімді қызмет көрсете алады.

8. Тегіс құбырларды иілу технологиясын болашақта не күтіп тұр?

Тегіс құбырларды иілудің эволюциясы жоғары тиімділікке, дәлдікке және тұрақтылыққа деген сұранысқа байланысты. Индустрия 4.0 концепциялары нақты уақытта деректерді жинауға және болжамды қызмет көрсетуге мүмкіндік беретін иілу машиналарына көбірек біріктірілуде. Құралға енгізілген сенсорлар тозу мен күштің ауытқуын бақылап, ақпаратты оңтайлы иілу параметрлерін автоматты түрде ұсына алатын орталық жүйеге қайтарады.

Басқа дамып келе жатқан тенденция - пайдаланусервоэлектрлік жетектердәстүрлі гидравликаның орнына. Бұл жүйелер энергияны аз тұтынады, аз шу шығарады және жоғары орналасу дәлдігін ұсынады. Олар көміртегі іздерін азайтуды көздейтін өндірушілер үшін әсіресе тартымды. Оған қоса,қосымша өндірісқұралдың дизайнына әсер ете бастады — конформды салқындату арналары бар 3D басып шығарылған штамптар жоғары жылдамдықты иілу кезінде жылуды басқаруды жақсарта алады.

Жасанды интеллект сонымен қатар иілу секвенирлеуіне жол ашады. AI алгоритмдері қайта серпілуді бұрын-соңды болмаған дәлдікпен болжау, сынықтар мен орнату уақытын азайту үшін әрбір түтік партиясының материал қасиеттері мен тарихын талдай алады. Бұдан басқа,бірлескен роботтар(коботтар) тиеу мен түсіруді автоматтандыру үшін жалпақ құбыр иілгіштермен жұптастырылуда, бұл адам операторларына сапаны бақылауға және процесті оңтайландыруға назар аударуға мүмкіндік береді.

Өнеркәсіп алға жылжыған сайынсандық егіздер— физикалық иілу ұяшығының виртуалды көшірмелері — инженерлер бір түтік иілмес бұрын бүкіл өндірісті модельдей алады. Бұл мүмкіндік дизайннан дайын бөлікке дейінгі уақытты күрт қысқартады, тапсырыс бойынша дайындауды жаппай өндіріс сияқты дерлік тиімді етеді. Тегіс құбырды иілудің болашағы сөзсіз ақылды, байланыстырылған және барған сайын автономды.
