Неліктен құбырларды беру құрылғысы түтіктерді шығарудың автоматтандырылған желілерінің күмәнсіз қосушысы болып табылады?

1. Құбырларды беру құрылғысын және оның қазіргі заманғы өндірістегі рөлін анықтау

TheҚұбыр бергішмыс құбырлар, темір құбырлар, алюминий құбырлар және тот баспайтын болаттан жасалған құбырлар сияқты құбырлы материалдарды кесу станоктарын, қалыптау престерін және дәнекерлеу жабдығын қоса алғанда, төменгі ағынды өңдеу машиналарына автоматты немесе жартылай автоматты түрде жеткізуге арналған арнайы жабдық. Негізінде құбыр бергіші шикізатты сақтау мен өндіріс процесі арасындағы маңызды интерфейс ретінде қызмет етеді, бұл үздіксіз, тиімді өндіріс ағынын сақтау үшін түтіктердің өңдеу жабдығына дұрыс бағытта, аралықта және жылдамдықпен ұсынылуын қамтамасыз етеді.

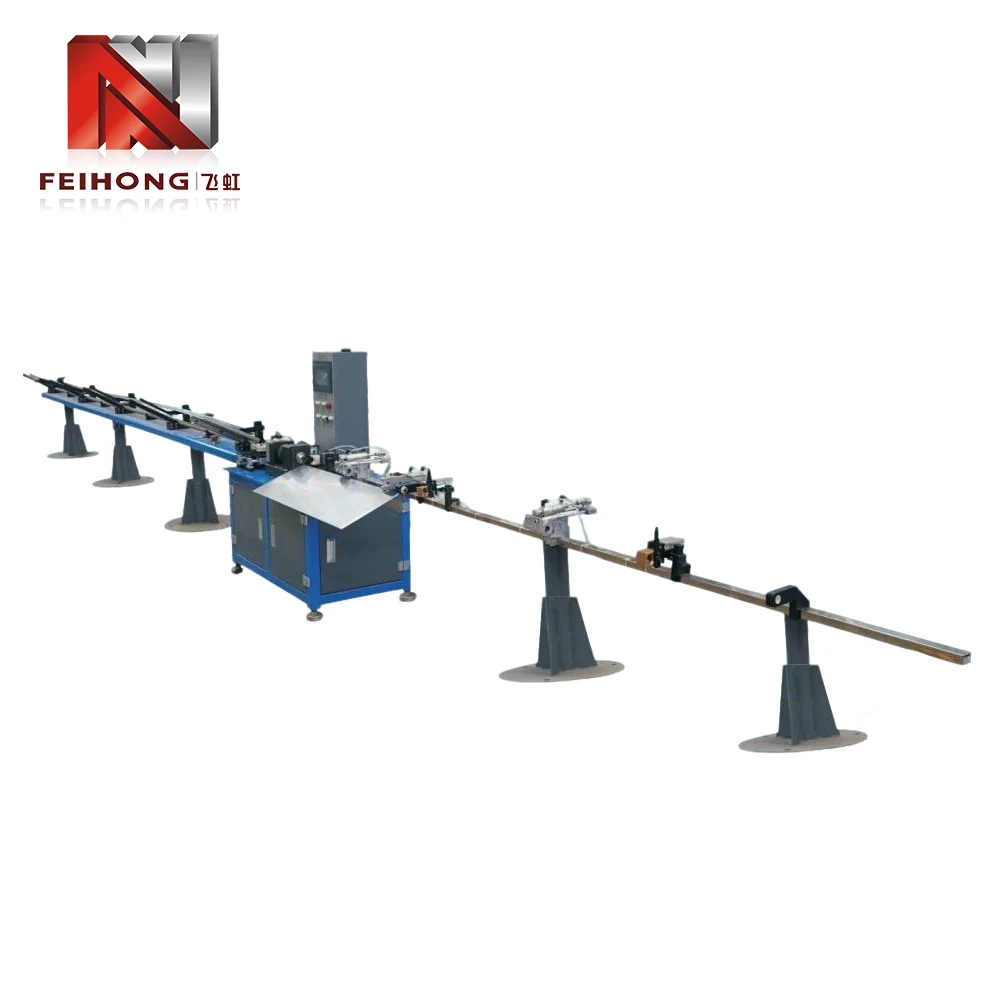

Заманауи өндіріс жағдайында жоғары жылдамдықты кесу машинасымен біріктірілген толық автоматты құбыр бергіш.

Дәстүрлі өндірістік орталарда құбырларды беру қолмен орындалатын операция болды: операторлар жеке түтіктерді алып, оларды кесу немесе өңдеу машинасына орналастырады және дайын бөлшектерді алып тастайды. Бұл тәсіл еңбекті көп қажет етіп қана қоймай, сонымен қатар өндіріс жылдамдығы мен сапасына айтарлықтай өзгермелілік әкелді. Құбыр бергіші материалды өңдеу процесін автоматтандыру арқылы бұл тиімсіздіктерді жояды, бұл адамның минималды араласуымен жоғары көлемді өндірісті қолдайтын дәйекті, қайталанатын беруді қамтамасыз етеді.

Құбырды беру құрылғысының маңыздылығы қарапайым еңбекті үнемдеумен шектелмейді. Дәл уақытында өндіру және үнемді өндіріс принциптері басым болатын заманауи өндірісте, оңтайлы өткізу қабілетіне қол жеткізу үшін өңдеу жабдықтарына материалдың тұрақты, үздіксіз ағынын қамтамасыз ету мүмкіндігі өте маңызды. Құбыр бергіші бұған механикалық дәлдік, электронды басқару және интеллектуалды сенсорлық комбинациясы арқылы қол жеткізеді, бұл оны көптеген салаларда құбырларды өңдеудің автоматтандырылған желілерінің негізіне айналдырады.

2. Құбырларды қоректендіру жабдықтарының технологиялық эволюциясы

Құбырларды қолмен өңдеуден бүгінгі күрделі құбыр бергіштерге дейінгі жол өнеркәсіптік автоматтандырудың кең траекториясын көрсетеді. Бұл эволюцияны түсіну қазіргі заманғы құбырларды беру жүйелерінің мүмкіндіктерін бағалау үшін маңызды контекст береді.

2.1 Құбырларды қолмен өңдеу дәуірі

Түтік пен құбырды өңдеудің алғашқы күндерінде барлық материалды өңдеу қолмен орындалды. Жұмысшылар жеке құбырларды сақтау сөрелерінен алып, оларды кесу немесе қалыптау машиналарына апарады және оларды өңдеу жабдықтарына қолмен береді. Бұл тәсіл табиғи түрде адам факторларымен шектелді: шаршау, сәйкессіздік және ұзақ ауысымдарда тұрақты беру жылдамдығын сақтай алмау. Сонымен қатар, қолмен өңдеу, әсіресе ауыр немесе өткір жиектері бар түтіктермен жұмыс істегенде, қауіпсіздікке айтарлықтай қауіп төндірді.

2.2 Механикаландырылған жем жүйелерін енгізу

Алғашқы механикаландырылған жем беру жүйелері 20 ғасырдың ортасында пайда болды, әдетте құбырларды өндірістік желі бойымен жылжыту үшін қарапайым роликті конвейерлер немесе шынжырмен басқарылатын механизмдерді пайдаланады. Бұл ерте жүйелер қол күшін азайтты, бірақ жүктеу және орналастыру үшін оператордың араласуын қажет етті. Оларда беру ұзақтығы мен уақытына нақты бақылау жетіспеді, бұл олардың жоғары дәлдіктегі қолданбалар үшін тиімділігін шектеді.

2.3 Компьютермен басқарылатын құбырлар бергіштерінің өсуі

1980 және 1990 жылдары бағдарламаланатын логикалық контроллерлер (PLC) және сервомотор технологиясының пайда болуымен құбыр фидерлері күрт өзгеріске ұшырады. Компьютермен басқарылатын жүйелер беру ұзындығын, жылдамдығын және үдеуін дәл реттей алады, бұл кесу немесе қалыптау операциялары үшін түтіктерді дәйекті орналастыруға мүмкіндік береді. Адам мен машина интерфейстерін (HMI) біріктіру операторларға параметрлерді оңай орнатуға және өнімділікті бақылауға мүмкіндік берді, орнату уақытын қысқартады және жабдықтың жалпы тиімділігін арттырады.

2.4 Заманауи құбырларды беру құрылғысы: интеллект және қосылу мүмкіндігі

Бүгінгі күндегі құбырларды беру құрылғылары - датчиктерді, деректерді тіркеуді және зауыттық автоматтандыру жүйелерімен біріктіру үшін байланыс протоколдарын қамтитын өте күрделі құрылғылар. Заманауи құбыр бергіштер түтік диаметрінің, қабырға қалыңдығының және материал құрамының өзгеруіне автоматты түрде реттей алады, бұл өзгеретін жағдайларда оңтайлы беру өнімділігін қамтамасыз етеді. Олар сондай-ақ операторларды тоқтау уақытын тудырмас бұрын ықтимал мәселелер туралы ескертетін болжамды техникалық қызмет көрсету мүмкіндіктерін ұсынады.

Бұл эволюция құбыр бергішін озық өндірістің маңызды құралы ретінде белгілеп, компанияларға жоғары өндіріс қарқынына, жақсартылған сапаға және тұтынушылардың сұраныстарына жауап беруде икемділікке қол жеткізуге мүмкіндік берді.

3. Негізгі құрамдас бөліктер және жұмыс істеу принциптері

Құбыр бергішінің ішкі архитектурасын түсіну берілген қолданба үшін дұрыс жабдықты таңдау және тиімді техникалық қызмет көрсету және ақаулықтарды жою үшін өте маңызды. Конструкциялар өндірушілер арасында әртүрлі болғанымен, құбыр беру құрылғыларының көпшілігі негізгі құрамдас бөліктердің ортақ жиынтығын бөліседі.

3.1 Жүктеу механизмі

Жүктеу механизмі шикі түтіктерді сақтау сөресінен немесе конвейерден қабылдауға және оларды азықтандыру жүйесіне ұсынуға жауап береді. Дизайнға байланысты жүктеу қолмен, жартылай автоматты немесе толық автоматты болуы мүмкін. Автоматты тиеу жүйелері көбінесе түтіктер бумасын көтеретін және оларды беру жолына жеке айналдыруға мүмкіндік беретін көтеру құрылғысын пайдаланады.

3.2 Жеткізу жүйесі

Жеткізу жүйесі түтікті алға қарай өңдеу станциясына жылжытады. Бұл әдетте қуат беретін роликтер жинағын немесе сервоқозғалтқышпен басқарылатын шымшу орамасының орналасуын қамтиды. Сервоқозғалтқыш беру жылдамдығы мен ұзындығын дәл бақылауды қамтамасыз етеді, бұл құбыр фидеріне түтіктің әртүрлі диаметрлері мен өңдеу талаптарын қанағаттандыруға мүмкіндік береді.

3.3 Бағыттаушы және туралау компоненттері

Түтіктің өңдеу машинасына дұрыс кіруін қамтамасыз ету үшін құбыр бергіште бағыттаушы роликтер, бүйірлік туралау тақталары және түзету құрылғылары бар. Бұл компоненттер өңдеу ақауларына әкеп соғуы мүмкін қисаюды, иілуді немесе туралауды болдырмайды.

3.4 Басқару жүйесі

Заманауи құбыр фидерлері бағдарламаланатын логикалық контроллермен (PLC) және пайдаланушыға ыңғайлы HMI сенсорлық экранымен жабдықталған. Басқару жүйесі беру параметрлерін басқарады, сенсорларды бақылайды және жоғары және төменгі ағынды жабдықпен байланысады. Көптеген жүйелер сонымен қатар орталықтандырылған өндірісті басқару үшін қашықтан бақылау мүмкіндіктерін қамтиды.

3.5 Сенсорлар және кері байланыс құрылғылары

Жақындық қосқыштары, фотоэлектрлік сенсорлар және кодерлер сияқты көптеген сенсорлар түтік орны, беру ұзындығы және жүйе күйі туралы нақты уақыттағы кері байланысты қамтамасыз етеді. Бұл кері байланыс дәйекті азықтандыру дәлдігін және аномалияларды ерте анықтауды қамтамасыз ететін жабық циклді басқаруға мүмкіндік береді.

Бұл компоненттер бірігіп, жоғары дәлдік пен сенімділікті сақтай отырып, әртүрлі түтік өлшемдері мен материалдарын өңдей алатын сенімді жүйені құрайды.

4. Толық автоматты және жартылай автоматты құбыр бергіштері

Құбырлы фидерлер екі түрге бөлінеді: толық автоматты және жартылай автоматты. Бұл конфигурациялар арасындағы таңдау өндіріс көлеміне, жұмыс күшінің қолжетімділігіне және бюджеттік есепке байланысты.

4.1 Толық автоматты құбыр бергіштері

Толық автоматты құбыр беру құрылғылары оператордың минималды араласуын талап етеді. Олар журналдан немесе бумадан автоматты жүктеуді, жеке түтіктерді үздіксіз беруді және дайын бөлшектерді автоматты түрде шығаруды ұсынады. Бұл жүйелер тұрақтылық пен жылдамдық ең маңызды болып табылатын жоғары көлемді өндіріс орталары үшін өте қолайлы. Оператордың рөлі жүйені бақылаумен, HMI арқылы параметрлерді реттеумен және шикізат қорын толықтырумен шектеледі.

Жетілдірілген толық автоматтандырылған фидерлер сонымен қатар фаскаларды кесу машиналары, бұрау қондырғылары және дәнекерлеу станциялары сияқты төменгі ағынды жабдықтармен біріктіріліп, толық автоматтандырылған өндіріс ұяшығын жасай алады.

4.2 Жартылай автоматты құбырларды бергіштер

Жартылай автоматты құбыр бергіштер оператордан әрбір түтікті беру механизміне қолмен жүктеуді талап етеді. Содан кейін фидер түтіктің нақты орналасуын және өңдеу станциясына жылжытуын қабылдайды. Бергіштің бұл түрі аз көлемді өндіріске немесе түтіктер әртүрлі ұзындықтарда немесе автоматтандыру қиын өлшемдерде келетін қолданбалар үшін жарамды. Жартылай автоматты фидерлер әдетте толық автоматты қондырғыларға қарағанда қол жетімді және техникалық қызмет көрсету оңайырақ.

4.3 Мүмкіндіктерді салыстыру

Төмендегі кестеде екі түр арасындағы негізгі айырмашылықтар жинақталған:

Екі түрдің де заманауи өндірісте өз орны бар және шешім көбінесе өндіріс талаптарын мұқият талдауға және операциялық тиімділіктің қайтарылуына байланысты.

5. Материалдық үйлесімділік және қолдану аясы

TheҚұбыр бергішқұбырлы материалдардың кең спектрін өңдеуге арналған, бұл оны көптеген салаларда әмбебап етеді.

5.1 Материал түрлері

Құбыр фидерлері әдетте мыналармен қолданылады:

• Мыс құбырлар:HVAC, сантехника және тоңазытқыш жүйелерінде қолданылады
• Болат құбырлар (көміртекті, тот баспайтын, мырышталған):Құрылыста, автомобиль шығару жүйелерінде және құрылымдық қолданбаларда қолданылады
• Алюминий құбырлар:Аэроғарыш өнеркәсібінде, автомобиль жылу алмастырғыштарында және жеңіл құрылымдарда қолданылады
• Пластикалық және композиттік түтіктер:Химиялық өңдеуде және телекоммуникацияда қолданылады
• Қорытпа құбырлар:Жоғары температурада және жоғары қысымда қолданылады

Құбыр бергіші өңделетін нақты материалдың бетінің әрлеуіне, қаттылығына және салмағына сәйкес келетін тиісті ұстағыш және бағыттаушы компоненттермен жабдықталуы керек.

5.2 Түтік диаметрі мен ұзындығының диапазондары

Қазіргі заманғы құбыр фидерлері шағын диаметрлі құбырлардан (6 мм) үлкен диаметрлі құбырларға (150 мм немесе одан да көп) дейінгі мүмкіндіктері бар әртүрлі өлшемдерде қол жетімді. Беру ұзындығы да реттеледі, кейбір жүйелер ұзындығы 10 метрден асатын азықтандыруға қабілетті.

5.3 Негізгі қолданбалы салалар

Құбыр фидерлерінің әмбебаптығы оларды келесі секторларда маңызды етеді:

• Автокөлік:Шығару құбырларын, тежеу ​​желілерін, отын желілерін және құрылымдық түтіктерді өндіру
• HVAC және тоңазытқыш:Жылу алмастырғыштарды, конденсатор катушкаларын және хладагент желілерін өндіру
• Құрылыс және инфрақұрылым:Ормандарды, тұтқаларды және құрылымдық тіректерді жасау
• Аэроғарыш:Гидравликалық түтіктерді, отын желілерін және құрылымдық бөлшектерді өндіру
• Жаңартылатын энергия:Күн панельдерінің жақтауларын, жел турбинасының құрылымдық бөліктерін және геотермиялық құбырларды өндіру

Әрбір сала құбырларды беру құрылғысына арнайы талаптар қояды, мысалы, автомобиль желілері үшін жоғары жылдамдықты жұмыс немесе аэроғарыштық қолданбалар үшін өте дәлдік. Заманауи құбыр бергіштердің модульдік дизайны оларды осы әртүрлі талаптарға бейімдеуге мүмкіндік береді.

6. Кесу және қалыптау жүйелерімен интеграция

Құбырды беру құрылғысы оқшауланған жағдайда сирек жұмыс істейді; ол әдетте кесу, қалыптау, фаскаларды кесу немесе дәнекерлеу жабдығын қамтитын өндіріс желісінің бөлігі болып табылады. Тиісті интеграция материалдың үздіксіз ағынына қол жеткізу және жалпы өнімділікті арттыру үшін өте маңызды.

6.1 Кесу машиналарымен синхрондау

Әдеттегі кесу сызығында құбырды беру құрылғысы түтікті алдын ала белгіленген ұзындыққа жылжытады, содан кейін кесу машинасы (көбінесе жоғары жылдамдықты дөңгелек ара немесе лазерлік кескіш) кесуді орындаған кезде үзіліс жасайды. Содан кейін фидер келесі сегментті алға жылжытады. Бұл синхронды жұмыс фидер контроллері мен кескіш машинаның басқару жүйесі арасында, көбінесе Profinet немесе EtherCAT сияқты өрістік автобус интерфейсі арқылы дәл байланысты қажет етеді.

6.2 Қалыптау және түпкілікті өңдеу жабдықтарымен үйлестіру

Құбырды майыстыруды, алаулауды немесе бұруды қажет ететін қолданбалар үшін құбыр бергіші құбырды қалыптау станциясына дұрыс бағытта және дұрыс уақытта жеткізуі керек. Жетілдірілген жүйелер күрделі көп сатылы операцияларды орындауға мүмкіндік беретін құбырды қалыптау қалыпқа кірмес бұрын белгілі бір бұрышқа айналдыра алатын серво-басқарылатын орналастыруды қамтиды.

6.3 Жинақтаушы және конвейерлермен интеграция

Өңдеуден кейін дайын түтіктер әдетте жинақтауыш немесе конвейер жүйесі арқылы жойылады. Құбырды беру құрылғысының басқару жүйесі біркелкі өтуді қамтамасыз ету және кедергілерді болдырмау үшін осы төменгі ағын құрылғыларымен үйлестіре алады.

6.4 Адам-машина интерфейсінің (HMI) рөлі

HMI бүкіл біріктірілген жүйені орнату және бақылау үшін орталық нүкте ретінде қызмет етеді. Операторлар қажетті кесу ұзындықтарын, беру жылдамдығын және басқа параметрлерді енгізе алады және HMI нақты уақыттағы күйді, дабылдарды және өндіріс сандарын көрсетеді. Қазіргі заманғы HMI жиі сенсорлық экран интерфейстерін және интуитивті графиканы қамтиды, бұл операцияны жеңілдетеді және жаңа операторлар үшін оқу қисығын азайтады.

7. Техникалық қызмет көрсету, сенімділік және пайдалану мәселелері

Ұзақ қызмет ету мерзімін және тұрақты өнімділікті қамтамасыз ету үшін құбыр бергішке үнемі техникалық қызмет көрсету маңызды. Келесі тәжірибелер ұсынылады:

7.1 Профилактикалық қызмет көрсету кестесі

Құрылымдық профилактикалық қызмет көрсету бағдарламасы мыналарды қамтуы керек:

• Күнделікті тексерулер:Роликтің күйін тексеріңіз, әдеттен тыс шуды немесе дірілді тексеріңіз және HMI көрсеткіштерін тексеріңіз
• Апталық техникалық қызмет көрсету:Жылжымалы бөліктерді майлаңыз, сенсорларды тазалаңыз және бағыттаушы компоненттердің туралануын тексеріңіз
• Ай сайынғы тексерулер:Белдік немесе шынжыр керілуін тексеріңіз, апаттық тоқтату функцияларын тексеріңіз және дабыл тарихын қарап шығыңыз
• Тоқсандық қызмет көрсету:Сервоқозғалтқыштарды, редукторларды және басқару жүйесінің қосылымдарын терең тексеруді орындаңыз
• Жыл сайынғы күрделі жөндеу:Роликтер, мойынтіректер және жетек белдіктері сияқты тозу бөлшектерін ауыстырыңыз және кері байланыс құрылғыларын қайта калибрлаңыз

7.2 Жалпы мәселелер және ақаулықтарды жою

Кейбір типтік операциялық мәселелер мыналарды қамтиды:

• Сәйкес емес беру ұзындығы:Көбінесе кодтардың тураланбауынан, роликтің сырғып кетуінен немесе жетек компоненттерінің тозуына байланысты
• Түтік бетінің белгілері:Нәтижесінде лас немесе зақымдалған бағыттаушы роликтер
• Өңдеу машинасына кіретін түтіктің сәйкес келмеуі:Әдетте тозған бағыттағыштарға немесе дұрыс реттелмеуге байланысты
• Фидер мен кескіш машина арасындағы байланыс қателері:Әдетте кабельдер мен PLC бағдарламасының параметрлерін тексеру арқылы шешіледі

7.3 Қауіпсіздік мүмкіндіктері

Заманауи құбыр беру құрылғылары көптеген қауіпсіздік мүмкіндіктерімен жабдықталған, соның ішінде жарық перделері, авариялық тоқтату түймелері және қорғағыштар ашық болған кезде жұмыс істеуге кедергі келтіретін қауіпсіздік блоктары. Осы қауіпсіздік жүйелері бойынша дұрыс оқыту барлық операторлар үшін өте маңызды.

7.4 Жұмыс уақыты мен сенімділігін арттыру

Сенімділікті арттыру үшін өндірушілер түпнұсқа ауыстырылатын бөлшектерді пайдалануды, маңызды қосалқы бөлшектердің қорын сақтауды және жұмыс ортасын таза ұстауды ұсынады. Оған қоса, жабдық өндірушісі ұсынған бағдарламалық құрал жаңартулары өнімділікті жақсартып, жаңа функцияларды қоса алады.
